# 流程流转规则
当某节点前后有多个分支节点时,就必须使用网关,不同场景下需要用不同的网关,网关需要成对使用才能实现效果。
网关名称 | 作用 |
---|---|

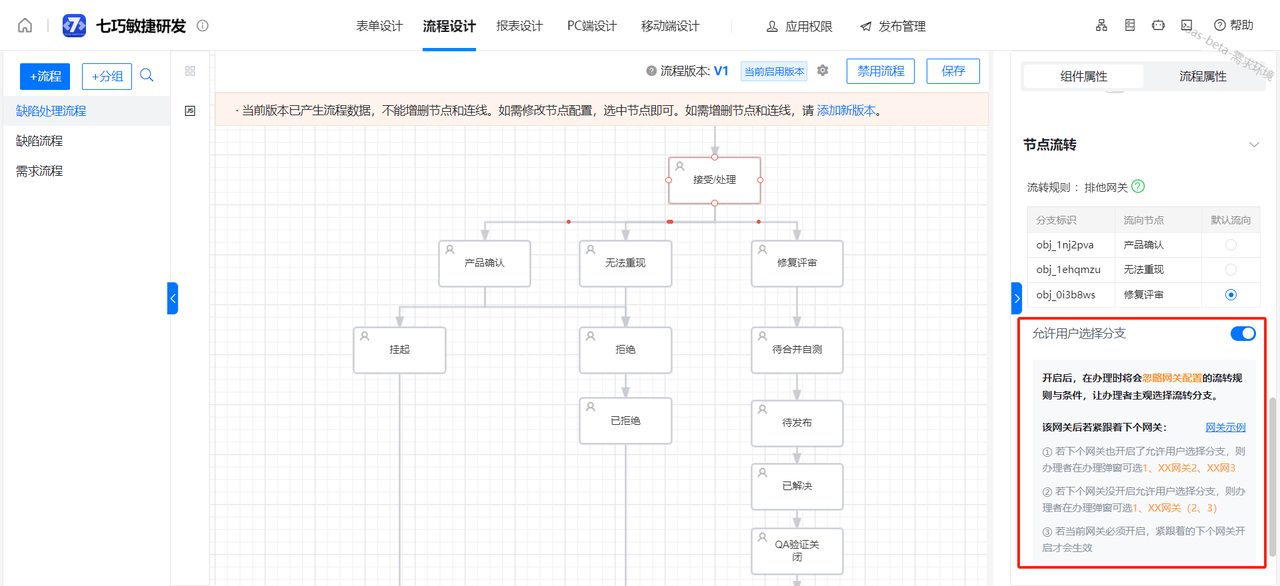

排他网关 | 流程的默认网关,可以直接拉出多条连线,连接多个分支节点,按顺序进行条件判断,只会执行第一条满足条件的分支 |
并行网关 (opens new window) | 需要成对出现,在并行网关中,每条分支都会执行,流程会流转到每个分支节点上 |
包容网关 (opens new window) | 需要成对出现,在包容网关中,所有满足条件的分支节点都会执行,不满足条件的不执行 |
