流程待办推送事件开发指南

功能介绍

七巧低码开发平台面向第三方统一待办类产品，提供了流程引擎数据的主动推送机制，满足待办、已办、已阅等数据实时集成场景。

使用教程

流程推送配置

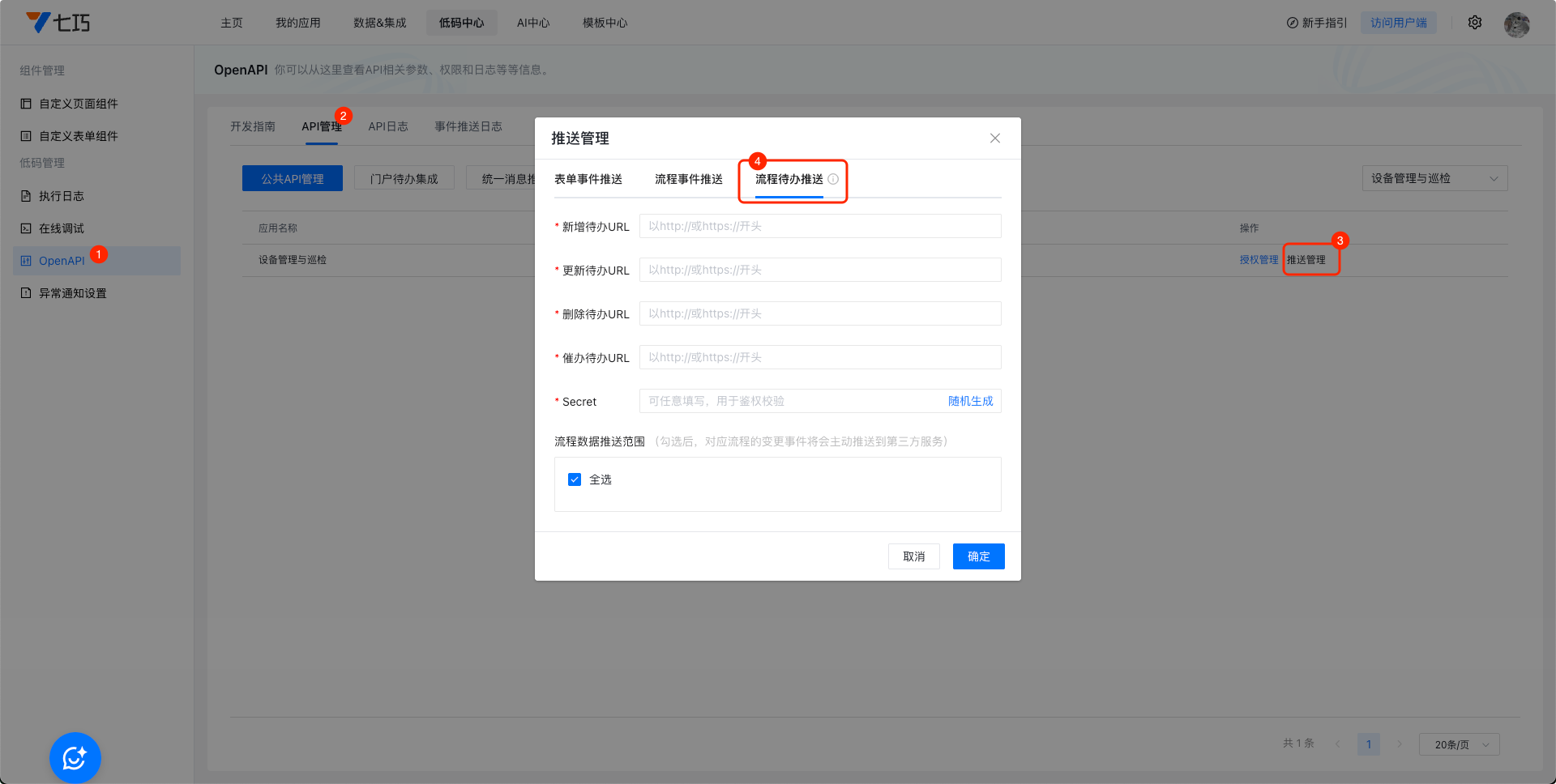

打开低码中心>>OpenAPI>>API管理>>推送管理

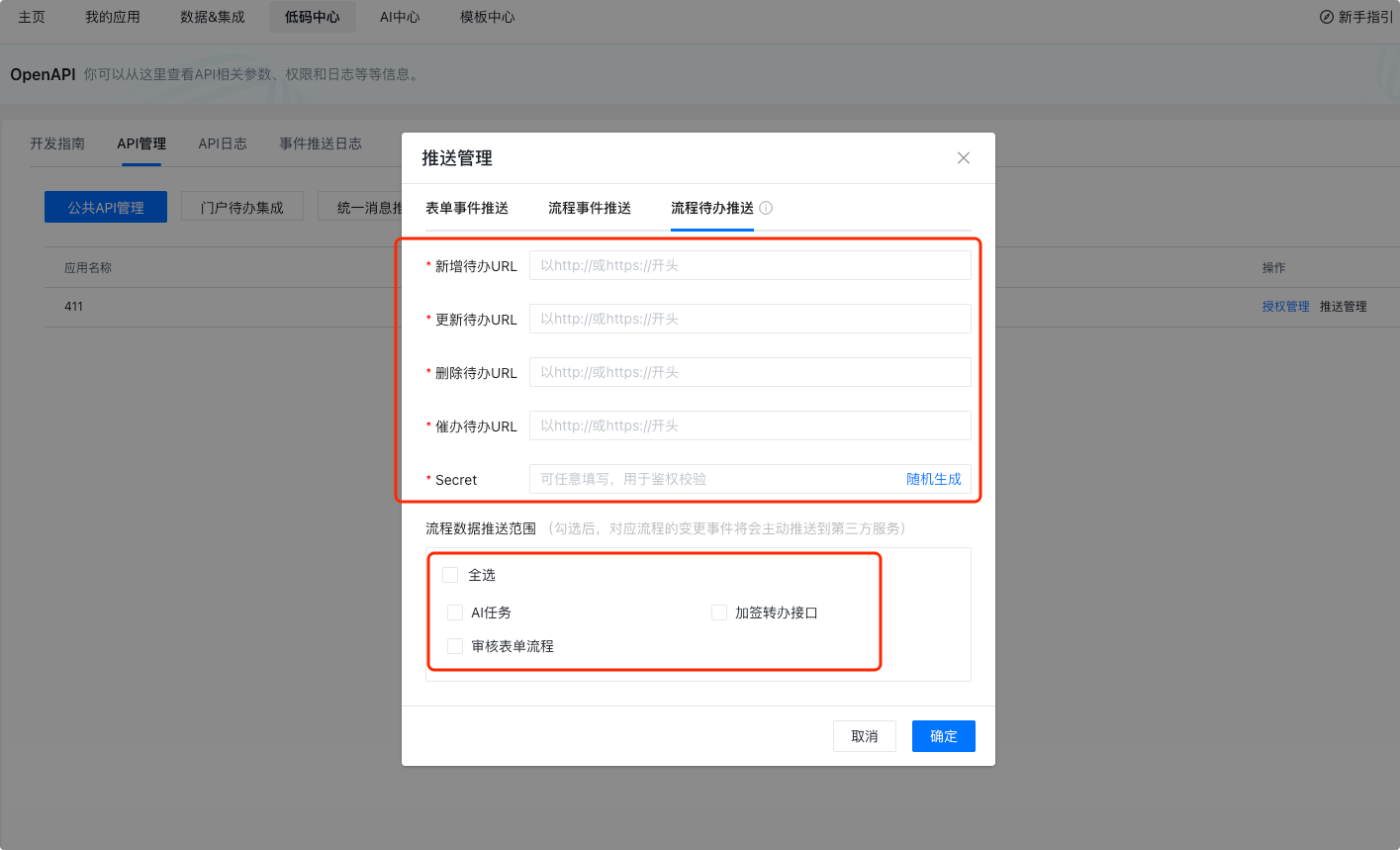

• 配置新增待办URL：用于新增待办、待阅；
• 配置修改待办URL：用于待办转已办，待阅转已阅，更新单据内容（例如：标题、当前节点、流程状态）；
• 配置删除待办URL：用于删除待办、删除已办、删除待阅、删除已阅；
• Token：为以上3个接口的请求数据的AES的密钥；
• 流程数据推送范围：勾选流程后,对应流程的变更后将会主动推送到第三方服务；

流程推送接口说明

查询租户内流程推送数据接口说明

1. 开发平台公共API管理处勾选查询租户内流程推送数据权限后，才能通过OpenApi的方式调用查询查询租户内流程推送数据接口。

2. 获取OpenAPI接口的token，参考文档：「集成中心」->「OpenAPI使用指南」->「通过AccessKey获取Token」
3. 调用OpenAPI调用查询租户内流程推送数据接口

功能描述

查询租户内流程推送数据

请求说明

请求方式：Get 请求URL ：https://qiqiao.do1.com.cn/plus/cgi-bin/open/third/process/todo/record (opens new window)

请求参数

参数	数据类型	必须	说明
page	int	是	页码
pageSize	int	是	页数大小（默认10）
workId	String	否	工单id
startTime	long	否	开始时间（yyyy-MM-dd HH:mm:ss）
endTime	long	否	结束时间（yyyy-MM-dd HH:mm:ss）

返回结果

参数	数据类型	必须	说明
code	int	是	0为成功，其他失败
msg	string	是
data	Object	是

返回结果Data说明

参数	数据类型	必须	说明
currPage	int	是	当前页
pageSize	int	是	每页条数
totalCount	int	是	总数
totalPage	int	是	总页数
list	Array	是	数据集合

返回结果list说明

参数	数据类型	必须	说明
tenantId	string	是	租户id
applicationId	string	是	应用id
processModelId	string	是	流程模型id
processDefinitionId	string	是	流程定义id
processInstanceId	string	是	流程实例id
taskId	string	是	节点任务id
userId	string	是	用户id
workId	string	是	单据id
processName	string	是	流程名称
workTitle	string	是	流程标题
workUrl	string	是	流程跳转url
workType	int	是	单据类型：0待办、1待阅、2已办、3已阅
workStatus	string	是	流程状态（中文）
workCreator	string	是	发起人id
workName	string	是	发起人名称
currentNodeId	string	是	当前节点定义Id
currentNodeName	string	是	当前节点名称
workCreateTime	string	是	工单创建时间
workDealTime	string	是	工单处理时间
createTime	string	是	创建时间
updateTime	string	是	更新时间

{
  "msg": "执行成功",
  "traceId": "10ce053eb4910e9f92c4d2495da84cd8",
  "code": 0,
  "data": {
    "currPage": 1,
    "pageSize": 10,
    "totalCount": 2,
    "totalPage": 1,
    "list": [
      {
        "applicationId": "60b9fdeec4a88332821818e6",
        "createTime": 1659077738180,
        "currentNodeId": "obj_03",
        "currentNodeName": "人工任务1",
        "processDefinitionId": "6691261217077854209",
        "processInstanceId": "6714034989108953088",
        "processModelId": "6691261217077854208",
        "processName": "统一待办推送测试",
        "taskId": "6714034989108953094",
        "tenantId": "2efc32ee89074e919afa2219e3cace53",
        "updateTime": 1658977911786,
        "userId": "3534b08f0ca503a2dca7bf0ff691dff4",
        "workCreateTime": 1659077737201,
        "workCreator": "b2c26e0438a654765d932c510d071eb8",
        "workDealTime": 1658977909708,
        "workId": "6714035057828397056",
        "workName": "刘言",
        "workStatus": "已完成",
        "workTitle": "刘言的统一待办推送测试_2022072914",
        "workType": "2",
        "workUrl": "https://xxxx/mruntime/?agentCode=qiqiao2dev&corp_id=ww4852f35d45307a6f#/admin/workflow/detail/6714034989108953088?applicationId=60b9fdeec4a88332821818e6&activityDefinitionId=obj_03&scope=TODO&taskId=6714034989108953094&sourceType=YBG_TODO"
      },
      {
        "applicationId": "60b882a10cf2ab377c02a757",
        "createTime": 1658989010000,
        "currentNodeId": "obj_03",
        "currentNodeName": "人工任务",
        "processDefinitionId": "6257ebddcf588d42b3c7ed95",
        "processInstanceId": "0aeb1e6cf272463dbc1e65e6b76c8db6",
        "processModelId": "6257eba2cf588d42b3c7ed94",
        "processName": "流程名称很长流程名称很长流程名称很长流程",
        "taskId": "f68e9fadb0e24d99a8e7a4981c28efbf",
        "tenantId": "2efc32ee89074e919afa2219e3cace53",
        "updateTime": 1658989010000,
        "userId": "56e9f9b4851dd08259fb16a271864663",
        "workCreateTime": 1654753971413,
        "workCreator": "baff3ca77b70b703ec28a01afee81ba6",
        "workDealTime": null,
        "workId": "001bd5bde0a647e1a75f8af8391be7b5",
        "workName": "殷素云",
        "workStatus": "审批中",
        "workTitle": "殷素云的流程名称很长流程名称很长流程名称很长流程_2022060913",
        "workType": "0",
        "workUrl": "https://xxxx/mruntime/?agentCode=xxx2dev&corp_id=#/admin/workflow/detail/0aeb1e6cf272463dbc1e65e6b76c8db6?applicationId=60b882a10cf2ab377c02a757&activityDefinitionId=obj_03&scope=TODO&taskId=f68e9fadb0e24d99a8e7a4981c28efbf&sourceType=YBG_TODO"
      }
    ]
  }
}

推送方式及加密说明

新增待办推送接口、更新待办推送接口、删除待办推送接口均采用Post请求，由七巧低代码推送至第三方配置的地址

（1） AES对称加密

AES对称加密

• 加密模式：ECB
• 填充：pkcs7
• 数据块：128位
• 密钥（Secret）：用户设置的token字符串
• 字符集：utf8

加密内容输出方式

将加密后的内容通过base64字符串方式输出

加密算法示例

/**添加依赖**/
    <dependency>
    <groupId>org.bouncycastle</groupId>
    <artifactId>bcprov-jdk15on</artifactId>
    <version>1.60</version>
    </dependency>

加密工具类

public final class EncryptUtils {
    /**
* 加密算法
*/
    private static final String ENCRY_ALGORITHM = "AES";

    /**
* 加密算法/加密模式/填充类型
* 采用AES加密，ECB加密模式，PKCS7Padding填充
*/
    private static final String CIPHER_MODE = "AES/ECB/PKCS7Padding";

    /**
* 设置加密字符集
* 采用 UTF-8 字符集
*/
    private static final String CHARACTER = "UTF-8";

    private EncryptUtils() {
    }

    /**
* AES加密
*
* @param content    加密内容
* @param encryptKey 加密密钥
* @return
*/
    private static byte[] aesEncryptToBytes(String content, String encryptKey) throws Exception {
        if (StringUtils.isEmpty(content)) {
            log.error("The encrypted content must not be null!");
            throw new EncryptContentNullException("The encrypted content must not be null!");
        }
        SecretKey key = getKey(encryptKey);
        log.info("密钥：{}", cn.com.do1.qiqiao.webhook.encrypt.utils.Base64.encode(key.getEncoded()));

        Security.addProvider(new org.bouncycastle.jce.provider.BouncyCastleProvider());
        Cipher cipher = Cipher.getInstance(CIPHER_MODE);
        cipher.init(Cipher.ENCRYPT_MODE, key);
        return cipher.doFinal(content.getBytes(CHARACTER));
    }

    /**
* 生成密钥
*
* @param strKey
* @return
*/
    public static SecretKey getKey(String strKey) {
        try {
            KeyGenerator generator = KeyGenerator.getInstance(ENCRY_ALGORITHM);
            SecureRandom secureRandom = SecureRandom.getInstance("SHA1PRNG");
            secureRandom.setSeed(strKey.getBytes());
            generator.init(128, secureRandom);
            return generator.generateKey();
        } catch (Exception e) {
            throw new RuntimeException(" 初始化密钥出现异常 ");
        }
    }

    /**
* AES解密
*
* @param encryptBytes 待解密的byte[]
* @param decryptKey   解密密钥
* @return 解密后的String
* @throws Exception
*/
    private static String aesDecryptByBytes(byte[] encryptBytes, String decryptKey) throws Exception {
        SecretKey key = getKey(decryptKey);
        log.info("密钥：{}", cn.com.do1.qiqiao.webhook.encrypt.utils.Base64.encode(key.getEncoded()));
        // 添加加密模式
        Security.addProvider(new org.bouncycastle.jce.provider.BouncyCastleProvider());
        Cipher cipher = Cipher.getInstance(CIPHER_MODE);
        cipher.init(Cipher.DECRYPT_MODE, key);
        return new String(cipher.doFinal(encryptBytes), CHARACTER);
    }

    /**
* base 64 encode
*
* @param bytes 待编码的byte[]
* @return 编码后的base 64 code
*/
    private static String base64Encode(byte[] bytes) {
        try {
            log.info("加密后的内容：{}", bytes);
            return new String(Base64.encode(bytes), CHARACTER);//   new BASE64Encoder().encode(bytes);
        } catch (UnsupportedEncodingException e) {
            log.error(e.getMessage());
        }
        return null;
    }

    /**
* base 64 decode
*
* @param base64Code 待解码的base 64 code
* @return 解码后的byte[]
* @throws Exception
*/
private static byte[] base64Decode(String base64Code) throws Exception {
return Base64.decode(base64Code.getBytes(CHARACTER));
}

/**
* AES加密为base 64 code
*
* @param content    待加密的内容
* @param encryptKey 加密密钥
* @return 加密后的base 64 code
* @throws Exception
*/
public static String aesEncrypt(String content, String encryptKey) throws Exception {
return base64Encode(aesEncryptToBytes(content, encryptKey));
}

/**
* 将base 64 code AES解密
*
* @param encryptStr 待解密的base 64 code
* @param decryptKey 解密密钥
* @return 解密后的string
* @throws Exception
*/
public static String aesDecrypt(String encryptStr, String decryptKey) throws Exception {
return StringUtils.isBlank(encryptStr) ? null : aesDecryptByBytes(base64Decode(encryptStr), decryptKey);
}
}

（2）url有效性鉴权

POST http://example.com/qiqiao/hook?timestamp=1498586609

    Headers:{
    "Content-type":"application/json",
        "X-Auth0-DeliverId":"31a2ae17-2661-4234-8d79-f62f3175fd75",
        }

Body:{
    "eventType":"URL_VERIFY",
        "data": "随机字符串"
}

Response: {
    "msg":"执行成功",
        "code": 0,
        "data": {
        "token" : "zvmPTQAcEmxGbMoOLPjpoCPk/Oh096ZaORQ8o2iu8Cg="
            }
}

校验流程如下：

接受到body里面的一个随机字符串，使用上述设置的token进行加密并生成的Base64的签名，直接返回；当系统用同样条件生成的签名与第三方系统生成的签名一致时，表示url校验通过；

新增待办推送接口说明

• 接口含义：批量新增待办/待阅
• 请求方式：Post
• 请求地址：/batchAddReceiptTodo

请求参数：

参数	数据类型	说明
addList	List	新增待办/待阅集合
orgId	String	机构id

返回值：

无

UpdateTodoDTO详细说明：

字段	类型	允许为空	描述
receiptDTO	object	否	单据实体类DTO
addWaitUserIds	List	是	新增待办用户userId集合
addReadUserIds	List	是	新增待阅用户userId集合
orgId	String	否	机构id

receiptDTO参数详细说明：

字段	类型	允许为空	描述
workId	String	否	工单id，即一张待办单据的主键
workTitle	String	否	工单标题(流程标题)
workUrl	String	否	工单url的全路径，用于点击跳转
workCreateTime	String	否	工单创建时间yyyy-MM-dd HH:mm:ss
workCreator	String	否	工单创建人id(发起人id)
workName	String	否	工单创建人姓名(发起人姓名)
workStatus	String	是	工单状态中文（流转状态）
currentNodeName	String	是	工单当前节点中文（当前节点名称）
customList	MytodoCustomDTO	是	自定义参数

MytodoCustomDTO参数

字段	类型	允许为空	描述
customName	String	否	自定义字段名
customValue	String	否	自定义字段值

POST
https://第三方域名/batchAddReceiptTodo?timestamp=1498586609

Headers:{
    "Content-type":"application/json",
    "X-Auth0-DeliverId":"31a2ae17-2661-4234-8d79-f62f3175fd75",
}
Body:{
    "eventType":"PROCESS_ADD_TODO",
    "applicationId":"应用Id",
    "eventBusinessId":"",
    "data": "zvmPTQAcEmxGbMoOLPjpoCPk/Oh096ZaORQ8o2iu8Cg="
}
Response: {
    "msg":"执行成功",
    "code": 0,
    "data": {}
}

加密结构：
[{
    addList:[
       {
          "receiptDTO":{
                //工单id，即第三方一张待办单据的主键
                "workId":"work123",
                //流程标题
                "workTitle":"流程标题",
                //第三方统一待办系统跳转七巧低代码流程详情的url
                "workUrl":"https://qiqiao-tcb-qa.qiweioa.cn/qiqiao2/mruntime/?agentCode=qiqiao2qa&corp_id=ww4852f35d45307a6f#/admin/workflow/detail/6538414979086811136?applicationId=60c35cc2efc18e0216665c2b&activityDefinitionId=obj_02&scope=TODO&taskId=6538427486031577089&sourceType=YBG_TODO",
                //待办创建时间
                "workCreateTime":"2020-01-01 00:00:00",
                //发起人id
                "workCreator":"zhangsan",
                //发起人名称
                "workName":"张三",
                //流转审批状态
                "workStatus":"审批中",
                //当前节点名称
                "currentNodeName":"节点1",
                "customList":[{
                   //当前节点定义id
                   "customName":"currentNodeId",
                   "customValue":"obj1"
                  },{
                    //流程模型id
                   "customName":"processModelId",
                   "customValue":"6538427486031577089"
                  },{
                   //流程名称
                   "customName":"processName",
                   "customValue":"流程名称"
                  },{
                    //流程实例id
                   "customName":"processInstanceId",
                   "customValue":"6538414979086811136"
                  },{
                   //应用id
                   "customName":"applicationId",
                   "customValue":"60c35cc2efc18e0216665c2b"
                  },{
                    //任务id
                   "customName":"taskId",
                   "customValue":"6538427486031577089"
                  }]
            },
            "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4",
            //待办用户集合(一条待办对应一条待办工单)
            "addWaitUserIds":[
                "204dcac59b288a1731b81e6e8ac6822e"
            ],
            "addReadUserIds":[]
        }
    ],
    orgId:"b17efb43-292e-4cc9-ac5d-0b46bce059c4"
}]

更新待办推送接口说明

• 接口含义：批量更新待办/待阅，待办转已办，待阅转已阅
• 请求方式：Post
• 请求地址：/batchUpdateReceiptTodo

请求参数：

参数	数据类型	说明
updateList	List	更新对象集合
orgId	String	机构id

返回值：

无

UpdateTodoDTO详细说明：

字段	类型	允许为空	描述
receiptDTO	object	否	单据实体类DTO
updateWaitUserIds	List	是	需要变成已办状态的用户userId集合
updateReadUserIds	List	是	需要变成已阅状态的用户userId集合
updateReceipt	Boolean	是	是否需要更新单据（不需要更新单据dto可只传workId）更新待办时不能为空

receiptDTO参数详细说明：

字段	类型	允许为空	描述
workId	String	否	工单id，即一张待办单据的主键
workTitle	String	否	工单标题(流程标题)
workUrl	String	否	工单url的全路径，用于点击跳转
workCreateTime	String	否	工单创建时间yyyy-MM-dd HH:mm:ss
workCreator	String	否	工单创建人id(发起人id)
workName	String	否	工单创建人姓名(发起人姓名)
workStatus	String	是	工单状态中文（流转状态）
currentNodeName	String	是	工单当前节点中文（当前节点名称）

请求MytodoCustomDTO参数

字段	类型	允许为空	最大长度	描述
customName	String	否		自定义字段名
customValue	String	否		自定义字段值

POST
https://第三方域名/batchUpdateReceiptTodo?timestamp=1498586609

Headers:{
  "Content-type":"application/json",
  "X-Auth0-DeliverId":"31a2ae17-2661-4234-8d79-f62f3175fd75",
}
Body:{
  "eventType":"PROCESS_UPDATE_TODO",
  "applicationId":"应用Id",
  "eventBusinessId":"",
  "data": "zvmPTQAcEmxGbMoOLPjpoCPk/Oh096ZaORQ8o2iu8Cg="
}
Response: {
  "msg":"执行成功",
  "code": 0,
  "data": {}
}

传参示例(加密结构)：

//更新已办
[{
    "updateList":[
        {
            "receiptDTO":{
                "workId":"work123"
            },
            "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4",
            //更新用户单据为已办
            "updateWaitUserIds":[
                "204dcac59b288a1731b81e6e8ac6822e"
            ],
            "updateReceipt":true
        }
    ],
    "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4"
}]

//更新已阅
[{
  "updateList":[
    {
      "receiptDTO":{
        "workId":"work1234"
      },
      "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4",
      //更新用户单据为已阅
      "updateReadUserIds":[
        "204dcac59b288a1731b81e6e8ac6822e"
      ],
      "updateReceipt":true
    }
  ],
  "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4"
}]

//更新单据内容
[{
    "updateList":[
        {
            "receiptDTO":{
                //工单id，即第三方一张待办单据的主键
                "workId":"work1234",
                //流程标题
                "workTitle":"流程标题",
                //第三方统一待办系统跳转七巧低代码流程详情的url
                "workUrl":"https://qiqiao-tcb-qa.qiweioa.cn/qiqiao2/mruntime/?agentCode=qiqiao2qa&corp_id=ww4852f35d45307a6f#/admin/workflow/detail/6538414979086811136?applicationId=60c35cc2efc18e0216665c2b&activityDefinitionId=obj_02&scope=TODO&taskId=6538427486031577089&sourceType=YBG_TODO",
                //待办创建时间
                "workCreateTime":"2020-01-01 00:00:00",
                //发起人id
                "workCreator":"lisi",
                //发起人名称
                "workName":"李四",
                //流转审批状态
                "workStatus":"完成",
                //当前节点名称
                "currentNodeName":"节点1",
                "customList":[{
                   //当前节点定义id
                   "customName":"currentNodeId",
                   "customValue":"obj1"
                  },{
                    //流程模型id
                   "customName":"processModelId",
                   "customValue":"6538427486031577089"
                  },{
                   //流程名称
                   "customName":"processName",
                   "customValue":"流程名称"
                  },{
                    //流程实例id
                   "customName":"processInstanceId",
                   "customValue":"6538414979086811136"
                  },{
                   //应用id
                   "customName":"applicationId",
                   "customValue":"60c35cc2efc18e0216665c2b"
                  },{
                    //任务id
                   "customName":"taskId",
                   "customValue":"6538427486031577089"
                  }]
            },
            "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4",
            "updateReceipt":true
        }
    ],
    "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4"
}]

删除待办推送接口说明

• 接口含义：批量删除待办或者待阅
• 请求方式：Post
• 请求地址：/batchDeleteReceiptTodo

请求参数：

参数	数据类型	说明
deleteReceiptTodoDTO	object	删除待办/待办对象

返回值：

无

deleteReceiptTodoDTO参数详细说明：

字段	类型	允许为空	描述
orgId	String	否	机构id
workIds	List	否	需要删除的工单id集合

POST
https://第三方域名/batchDeleteReceiptTodo?timestamp=1498586609

Headers:{
    "Content-type":"application/json",
    "X-Auth0-DeliverId":"31a2ae17-2661-4234-8d79-f62f3175fd75",
}
Body:{
    "eventType":"PROCESS_DELETE_TODO",
    "applicationId":"应用Id",
    "eventBusinessId":"",
    "data": "zvmPTQAcEmxGbMoOLPjpoCPk/Oh096ZaORQ8o2iu8Cg="
}
Response: {
    "msg":"执行成功",
    "code": 0,
    "data": {}
}

//删除单据加密结构
[{
    "deleteReceiptTodoDTO":{
        "orgId":"b17efb43-292e-4cc9-ac5d-0b46bce059c4",
        "workIds":[
            "work8c10327e0c3a42a3bb1f7a92c06619ae"
        ]
    }
}]

#
